作業台の上で安定してトリマーを使いたい。
加工の安定度が高いBOX型のトリマーテーブルの作り方を紹介しようと思う。
図面と材料一覧を紹介するのでぜひ参考にしてほしい。
簡易ver、防音Verは別の記事で紹介している。興味があれば読んでほしい。
目次

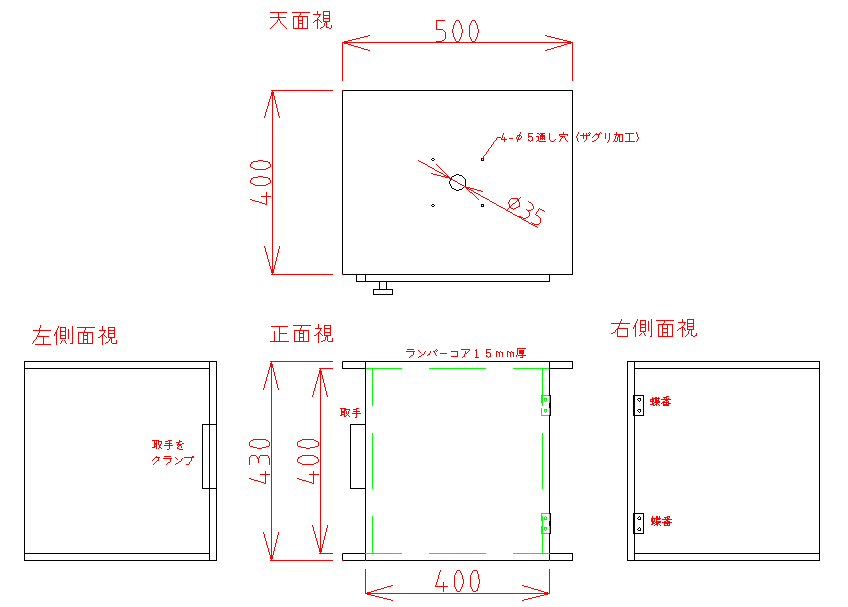

トリマーテーブルの図面
トリマーテーブルの材料一覧
サブロクサイズの合板1枚で作れる
| 部品名 | 材料 | サイズ（ｍｍ） |
|---|---|---|
| 天板、底板 | ランバーコア１５ｍｍ | 500ｘ400 |
| 横板ｘ2 | 〃 | 400ｘ400 |
| 背板 | 〃 | 370ｘ400 |
| 扉板 | 〃 | 430ｘ400 |
| 取手板ｘ2 | 〃 | 30ｘ150 |
| 蝶番ｘ２ | 鉄 | （片方）20ｘ50 |
材料は変形しにくいランバーコア合板を使った。サブロク（1820ｘ910ｍｍ）1枚。
合板は、構造用合板やMDFでもいいと思う。厚みは１２～２４ｍｍくらいが丁度いい。
薄いと変形してしまうので注意が必要。
天板サイズはちょっと大きめの500ｘ400。もうちょっとコンパクトで400ｘ300くらいでもよかったかも。
扉を閉める構造は単純にクランプするようにした。磁石で閉まるようにしてもいいと思う。
製作手順

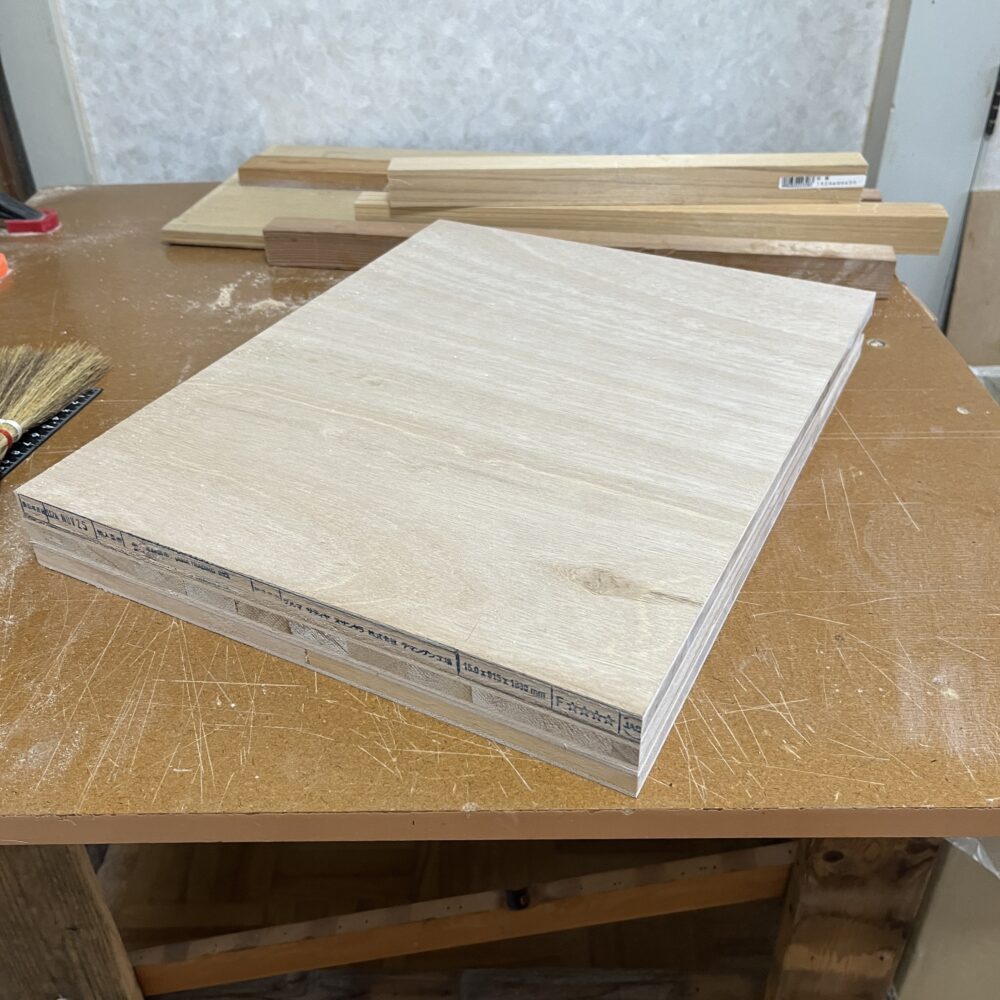

手順１：材料の切り出し
ホームセンターでサブロクサイズ（1820ｘ910）のランバーコアが売っていたので、寸法を指定してカットしてもらった。

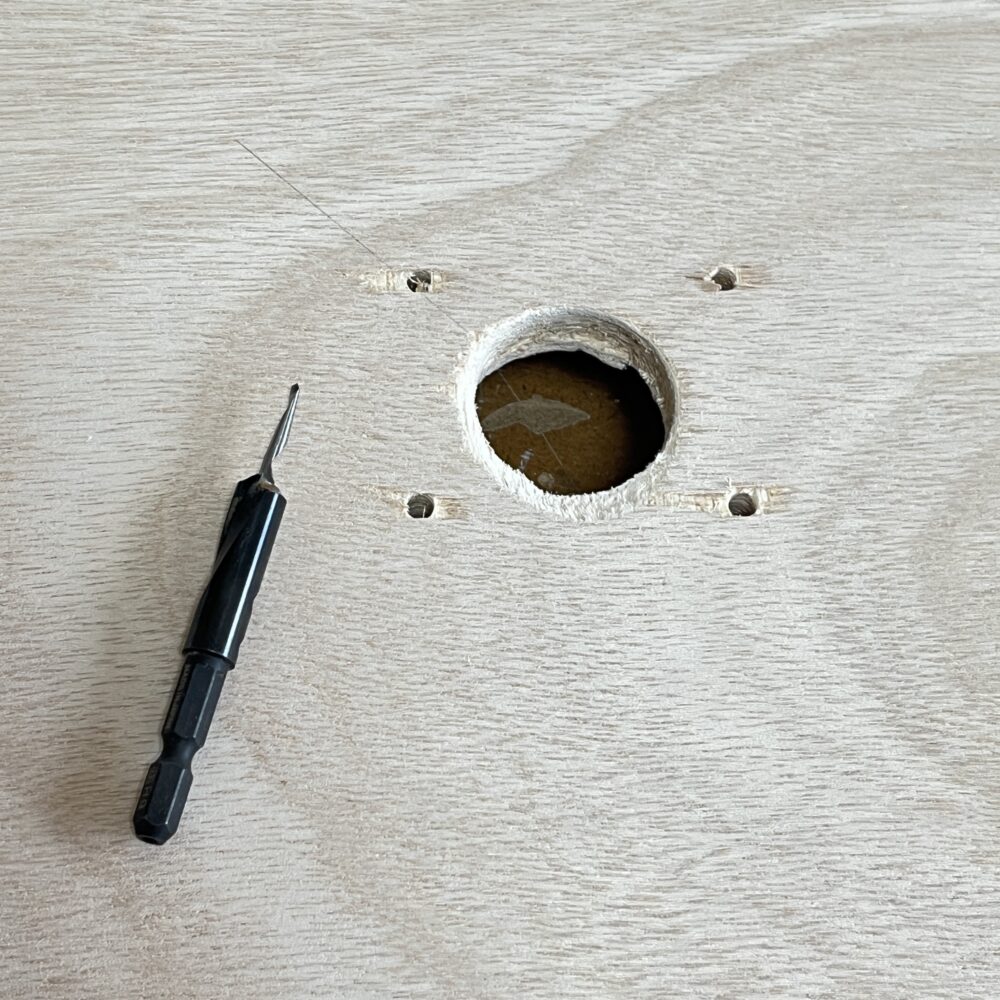

手順２：天板の穴加工
トリマービットが出る中心穴はφ35ｍｍ。
トリマーベースをビス止めする穴はφ5ｍｍ。
使用するトリマーによって位置は異なるので、実物合わせが確実だ。
僕のトリマーはHIKOKI M3608DA。
天板だけの簡易型トリマーテーブルならここで終了。
とりあえずはここで終わってもいいかも。

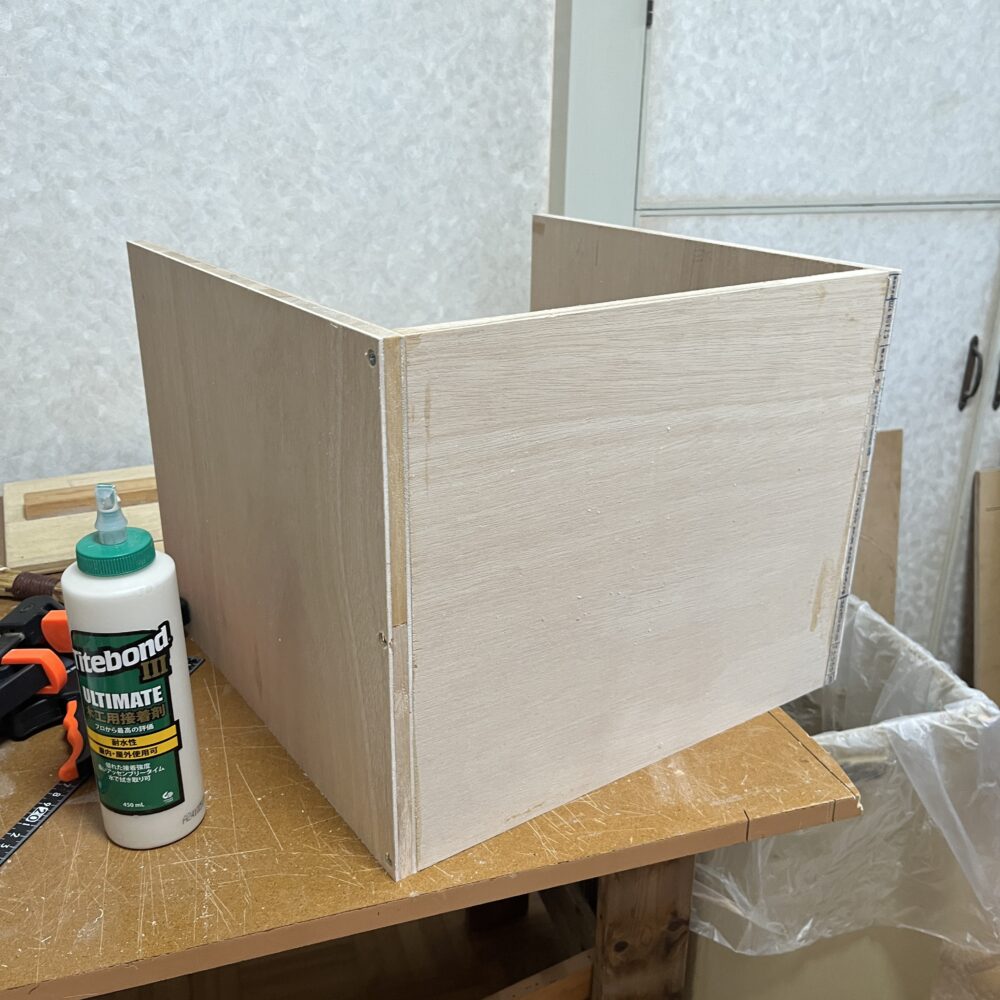

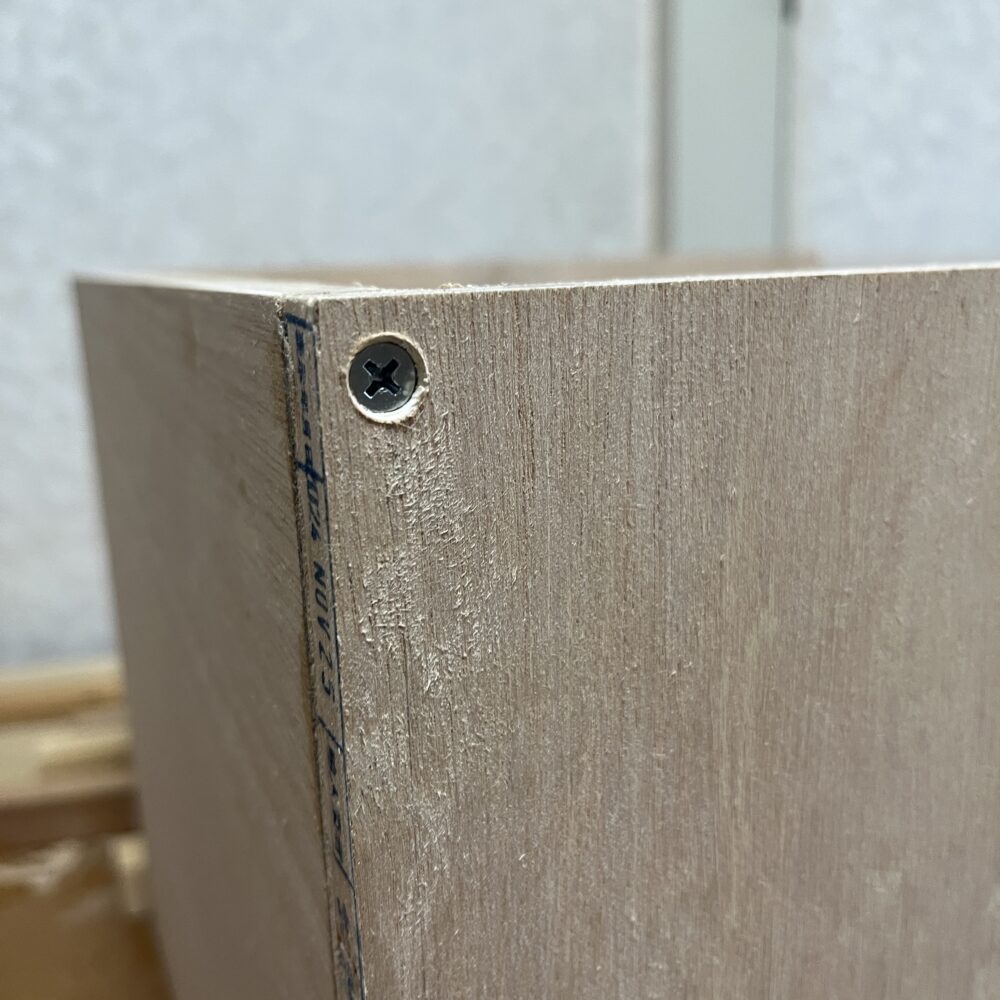

手順３：接着剤＋ビスで組立
ビスと接着剤で組み立てよう
治具なので難しいことはせず、簡単にビスと接着剤で組み立てる。
下穴錐で下穴を開けておこう。特に天板はビス頭が出ないように。

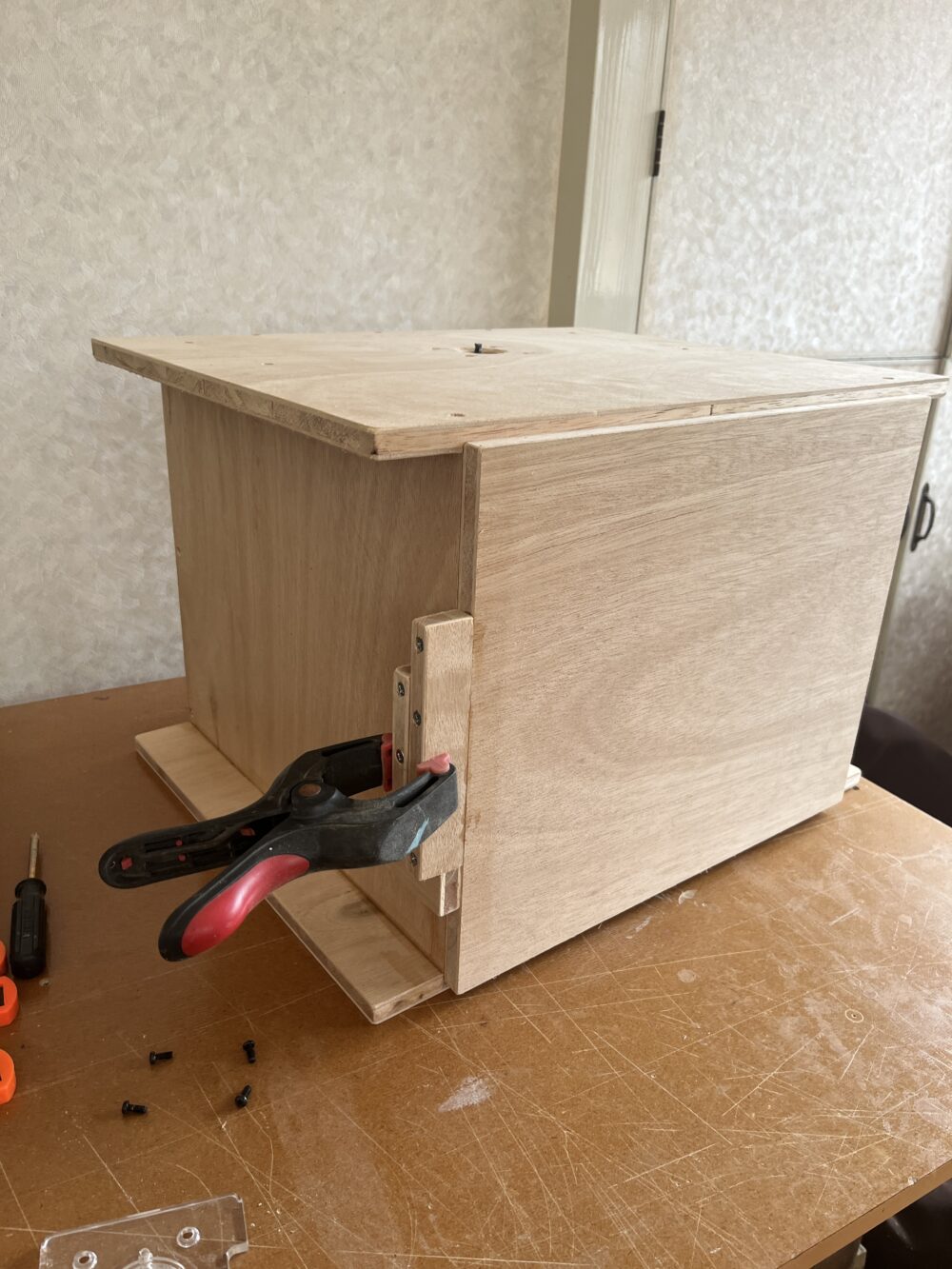

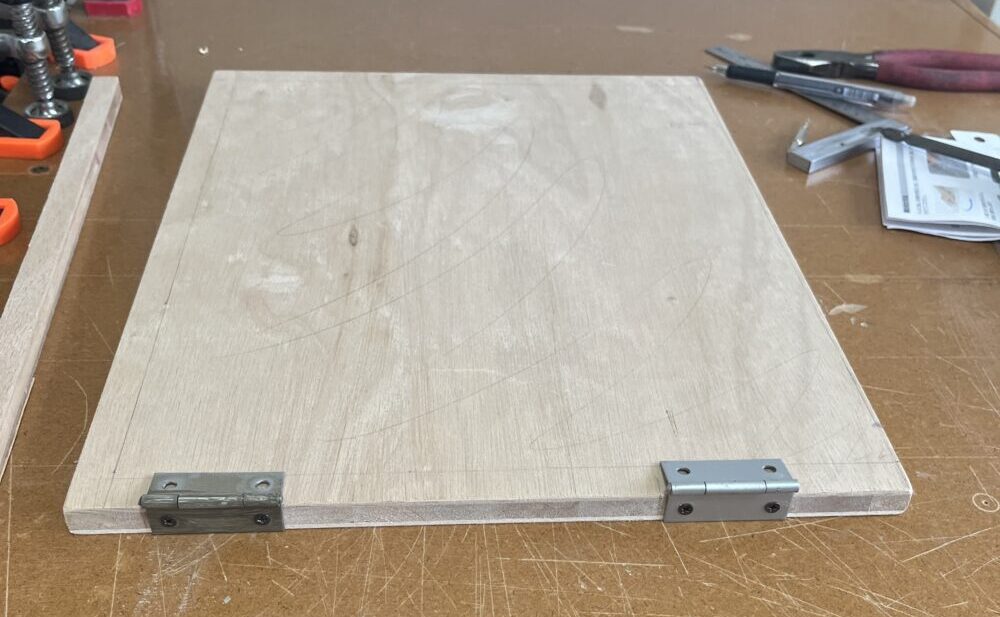

扉の組み立て
蝶番を2個使って扉を開閉できるようにしてある。
今回は密閉させるためにバネクランプで閉める構造にした。
磁石を使ったほうが便利かも。
扉は不要かも
コードタイプのトリマーを使う場合やトリマーの音が気にならないなら、扉は不要。
トリマーベースを天板に取り付け
トリマーベースを組み付けるとこんな感じになる。

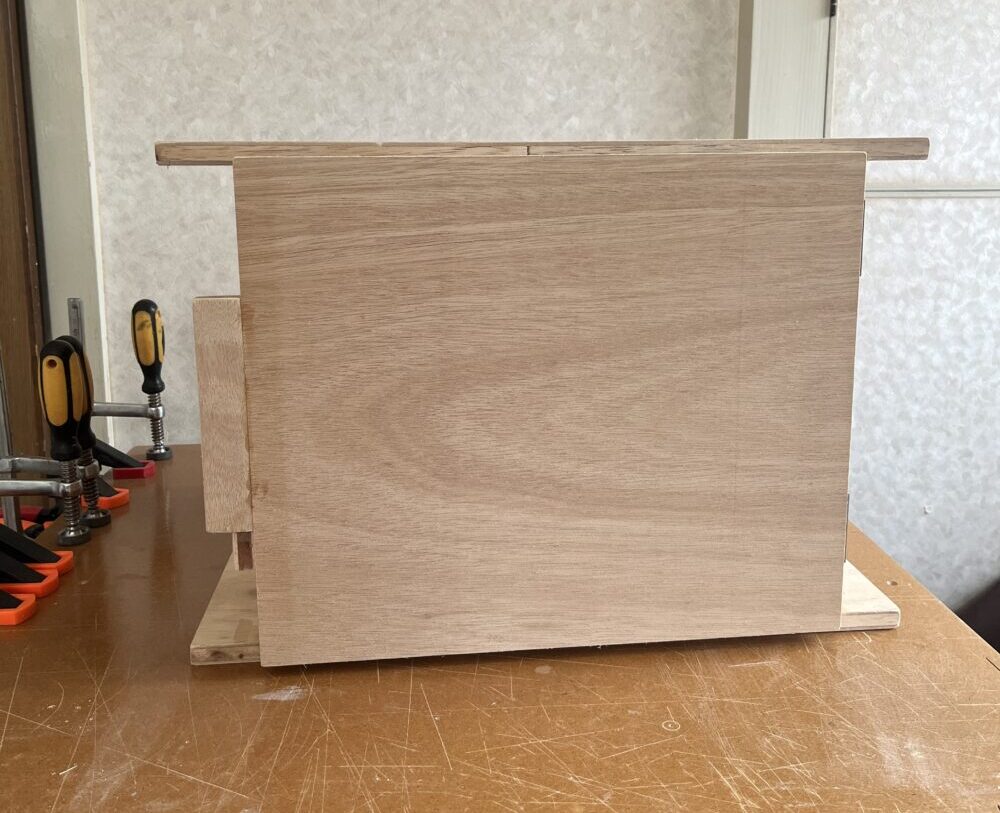

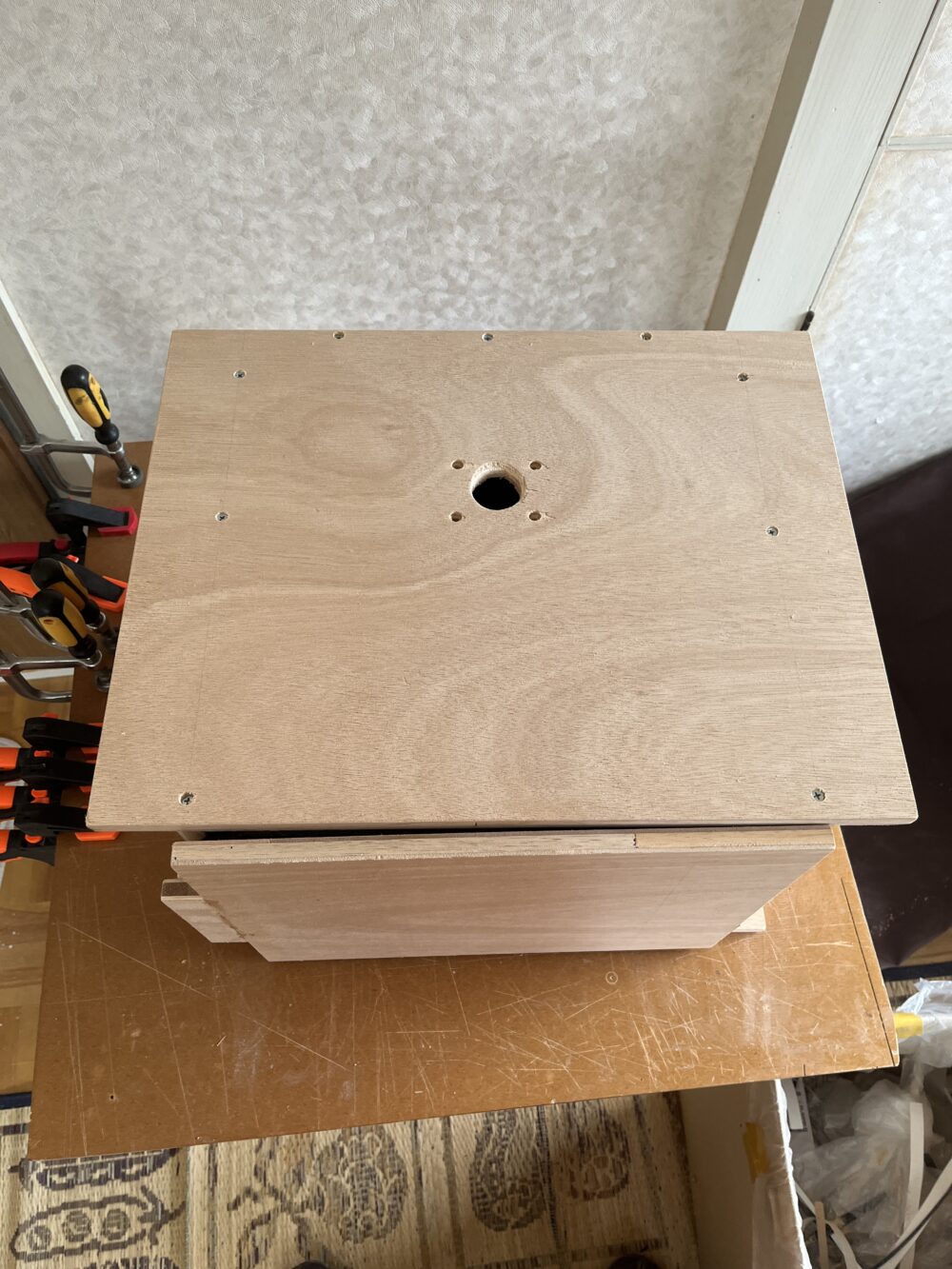

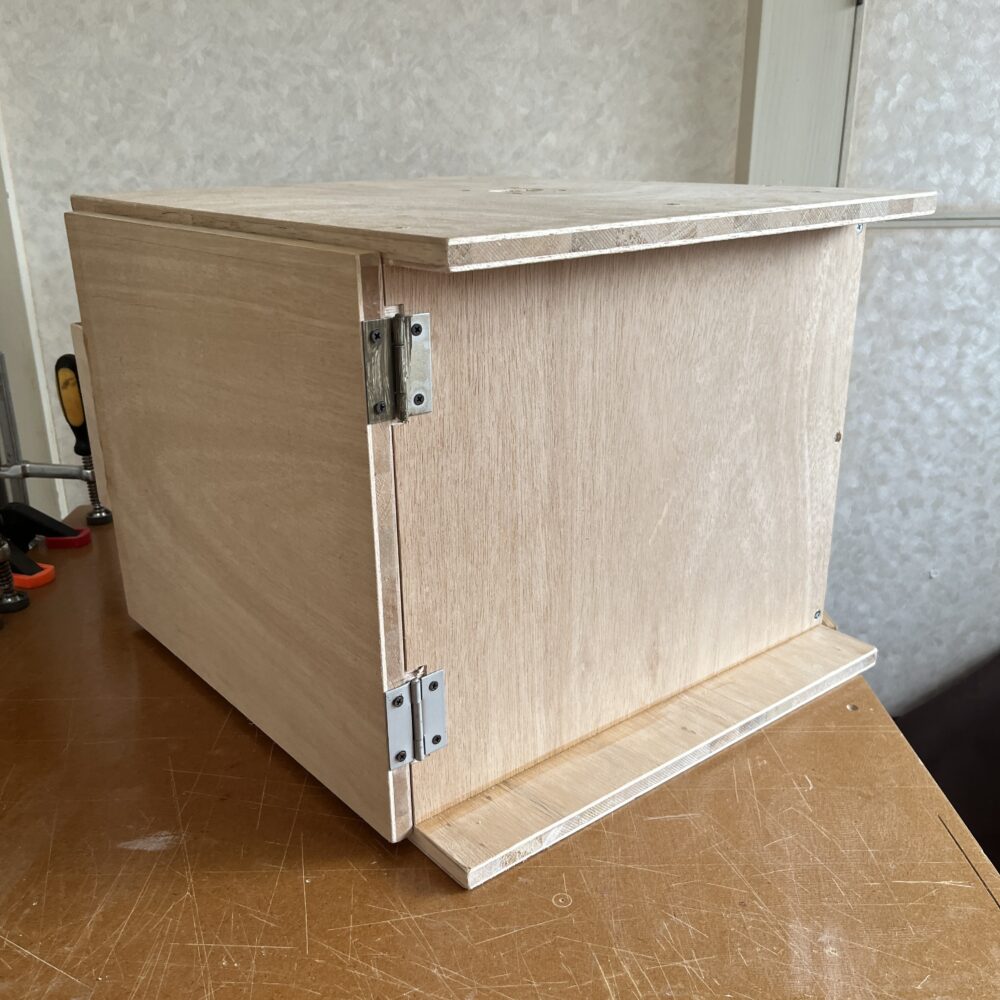

完成したトリマーテーブルの外観

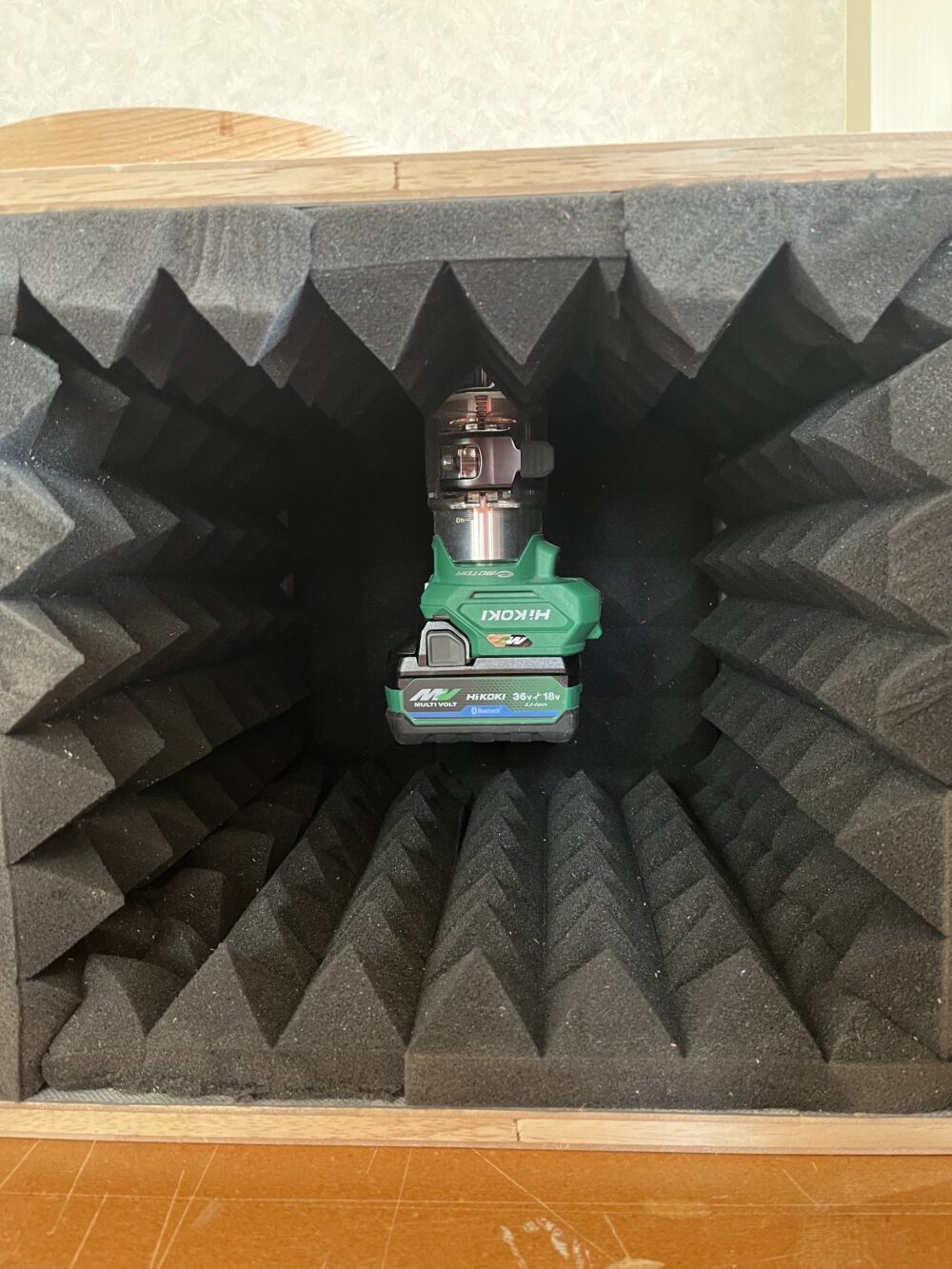

写真撮り忘れたので防音Verの内部になる。申し訳ない。
トリマーベースの取り外しがめんどくさいので、ベースは予備を買ったほうがいいかも。
トリマーの電源ON/OFFは扉を開ける必要があるけど、そんなに苦にならない。有線式トリマーならACタップ側でON/OFFできるのでもっと使いやすいかもしれない。

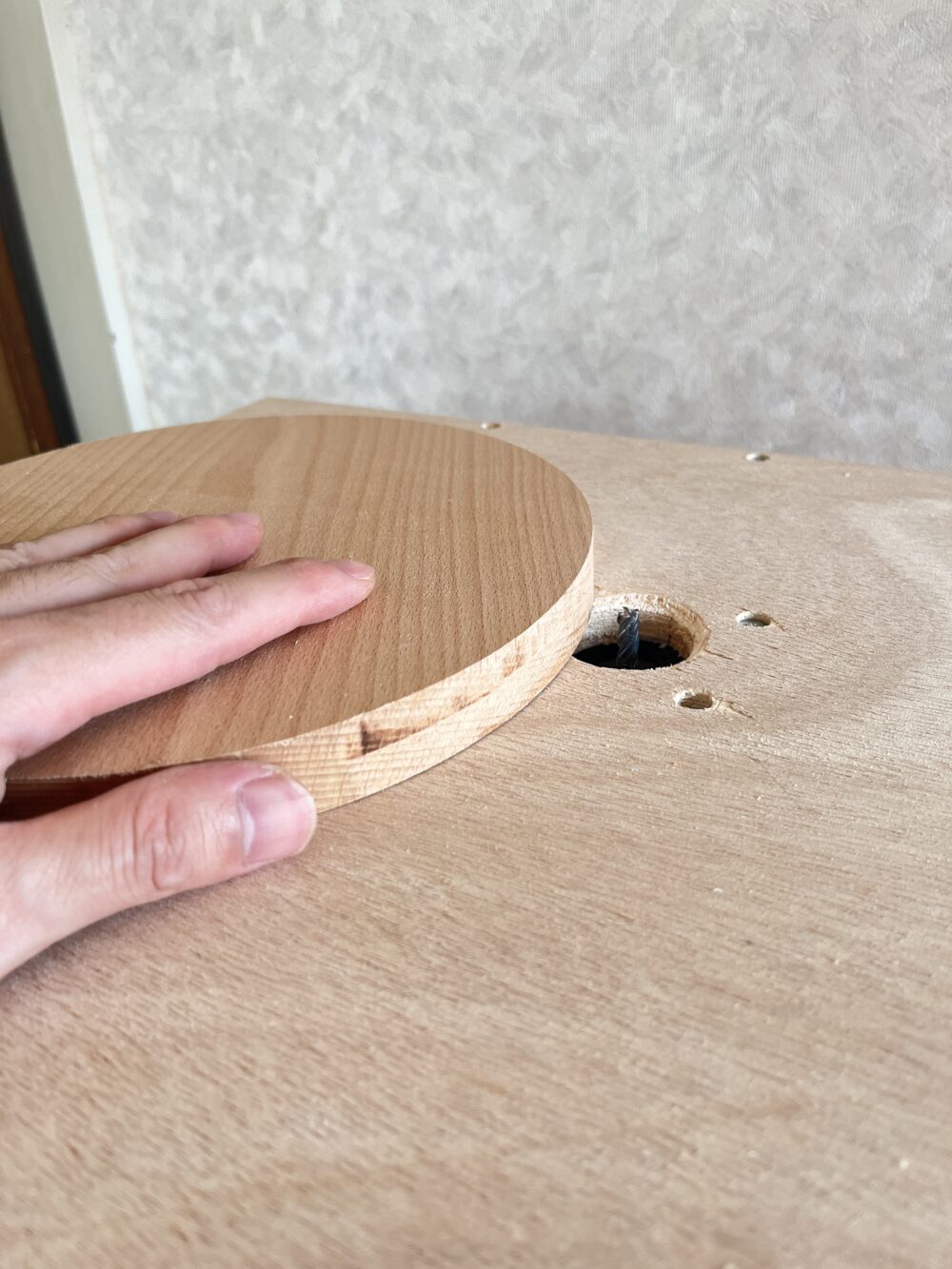

トリマーテーブルの使用感
テーブル天板が大きめなので使いやすい。作業スペースとの相談になると思うけど、大き目のテーブルがオススメだ。
防音対策
めちゃくちゃ効果があった
トリマーの爆音を小さくしたくて防音対策を施した。
大きな効果があったので興味があれば見てほしい。
まとめ
トリマーの使用頻度が高いので、安定して加工できるトリマーテーブルは重宝している。
将来的に作業台を作り直す予定で、このトリマーテーブルも作業台に組み込む予定。
