ロッカースイッチ。またの名を波動スイッチという切替スイッチ。
値段が手ごろとシンプルな構造で使いやすい。
この記事の前半で先に【ロッカースイッチｘLEDテープライト】での使い方。
後半で【ロッカースイッチの選び方、使い方】を解説するよ。
形状の違うトグルスイッチはこっちの記事から。
目次

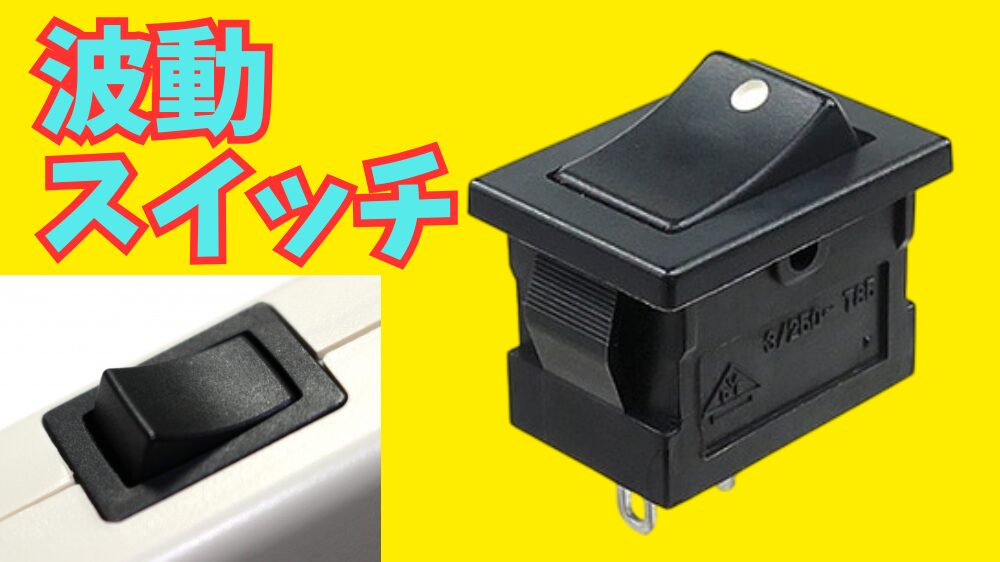

波動スイッチとは
シンプルで使いやすい

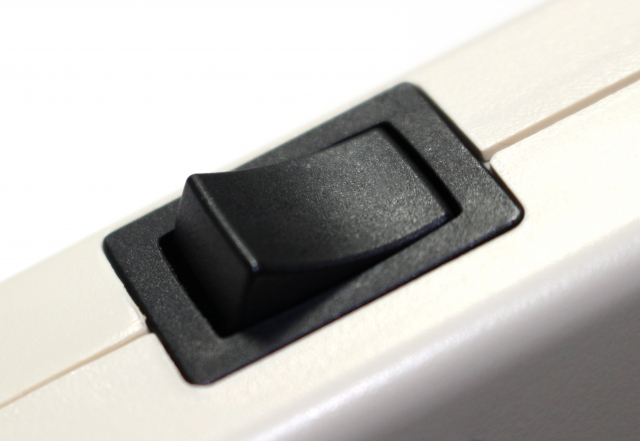

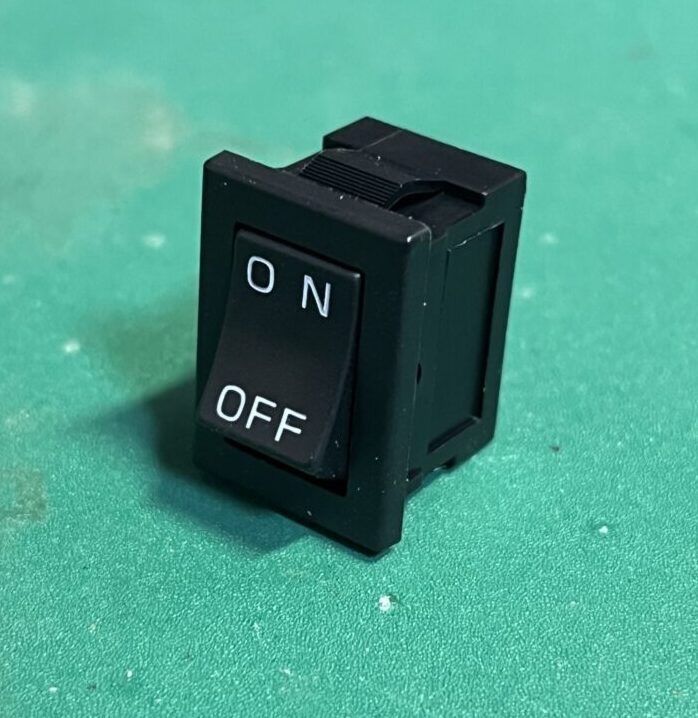

操作部をシーソーのように動かしてON-OFFを切り替えることができるスイッチ。
パチ、パチと音とがする構造と操作部の面積が大きく操作しやすいのが特徴。
揺れる・揺り動かすのROCKからロッカースイッチ呼ばれ、日本では波動スイッチとも呼ばれる。
一般的にはロッカースイッチで呼ばれることが多いかな。

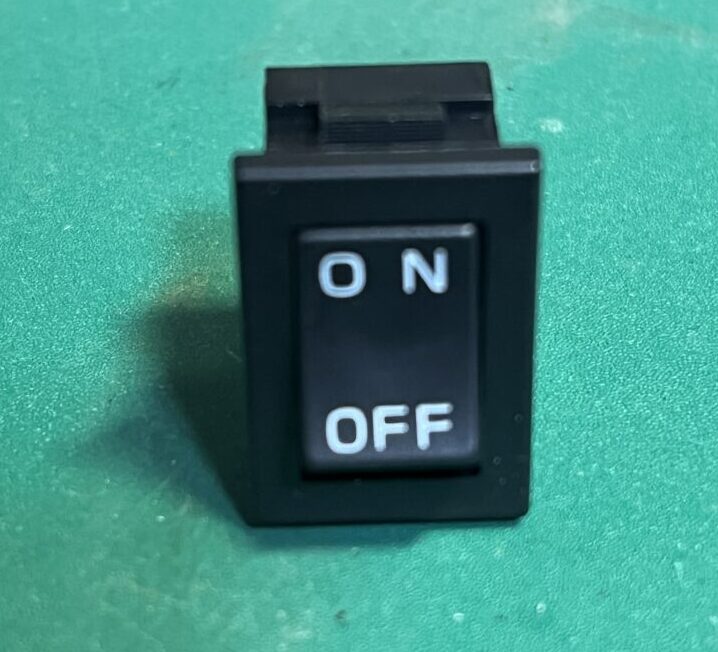

ロッカースイッチはON-OFFが分かりやすく明記されているものが多いので、産業機器や建築内装によく使われる。
部屋の照明スイッチもロッカースイッチが良く使われている。
ロッカースイッチとLEDテープライトの接続方法
LEDをON-OFFできる

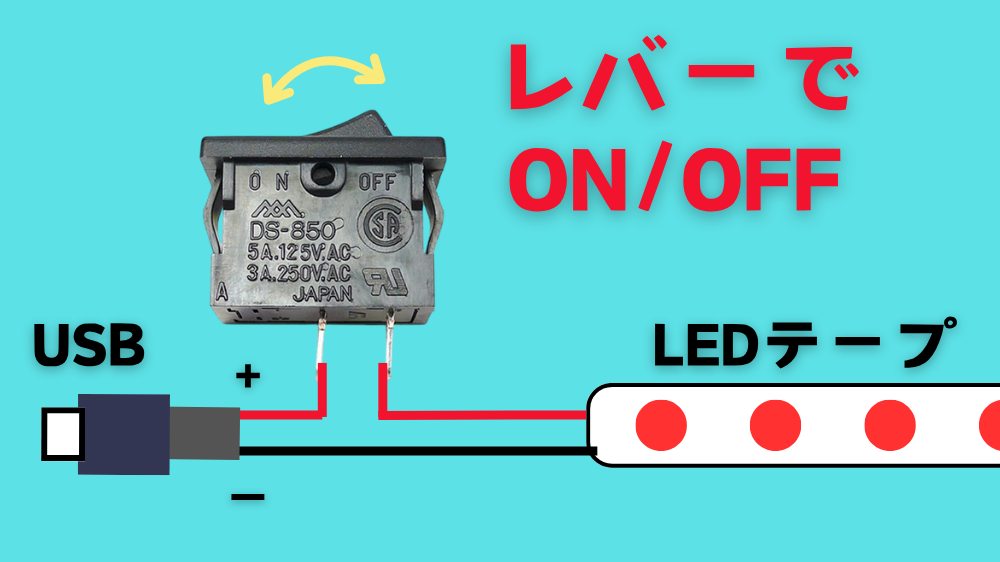

配線図
ロッカースイッチ＋LEDテープライト
ダイソー単色LEDテープライトは2本線タイプなので、この接続でOK。
ロッカースイッチをLEDテープライトの配線の間に接続する。
USBケーブルの外装（シース）をカッターで切り離して、＋リード線を切断しよう。
そして＋リード線の識別方法は、リード線の色が赤色、もしくはLEDテープライトとリード線の接続部に「＋」と書いてある。

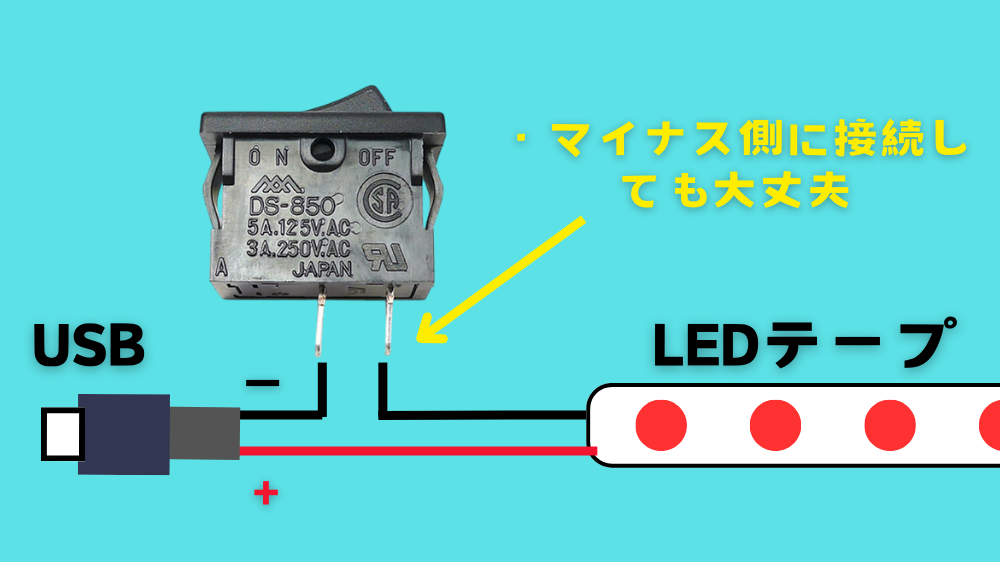

ロッカースイッチの端子に電気的な向きは無いので、プラスマイナスのどちらに接続しても大丈夫。壊れることはない。

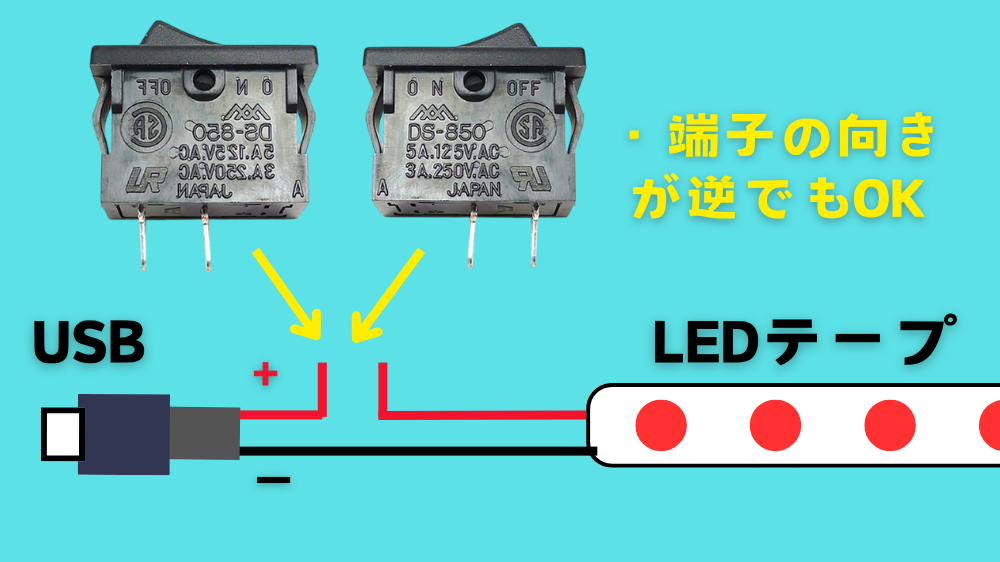

また通常のロッカースイッチの端子に極性もないので、端子の向きに制限もない。逆につないでも大丈夫。
ただ、ロッカースイッチ内部にLEDが付いているものもある。その場合は極性があるので注意してほしい。
トイレのスイッチのようにAC電源をON-OFFさせるときは、LEDではなくホタルランプ（パイロットランプ）なので、極性はない。ちょっとややこしい。
LEDテープライトの半田付け方法は別の記事に詳しくまとめているよ。

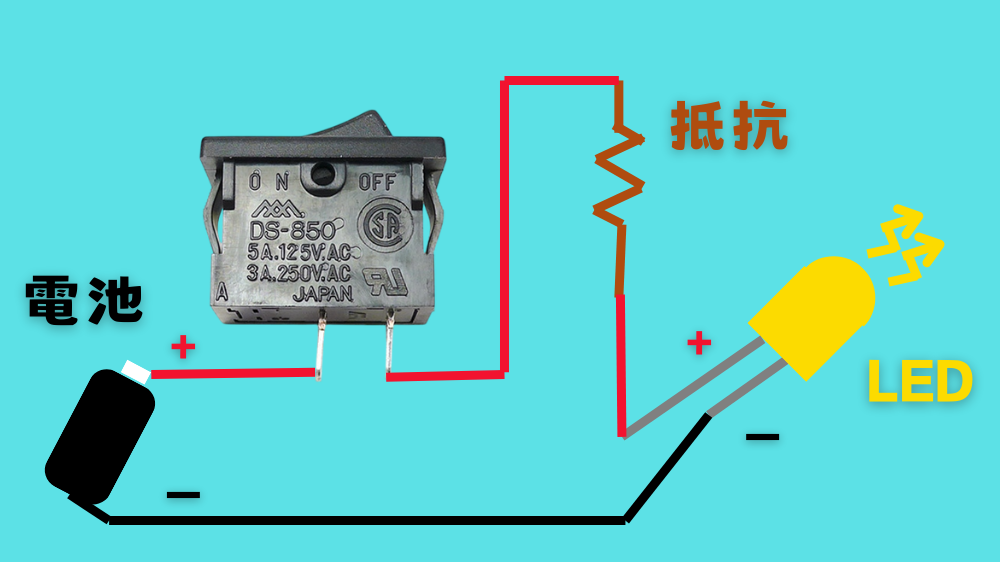

ロッカースイッチ＋LED＋抵抗＋電池
電子工作でLEDを光らせるときにもロッカースイッチは使える。
ロッカースイッチの配線方法
はんだ付けが必要。はんだごてメーカーのHAKKOさんが動画で詳しく解説してくれいてる。
半田付けは簡単なので一度チャレンジしてほしい。
半田ごての選び方は別の記事にしているので参考にしてほしい。
トグルスイッチの端子形状

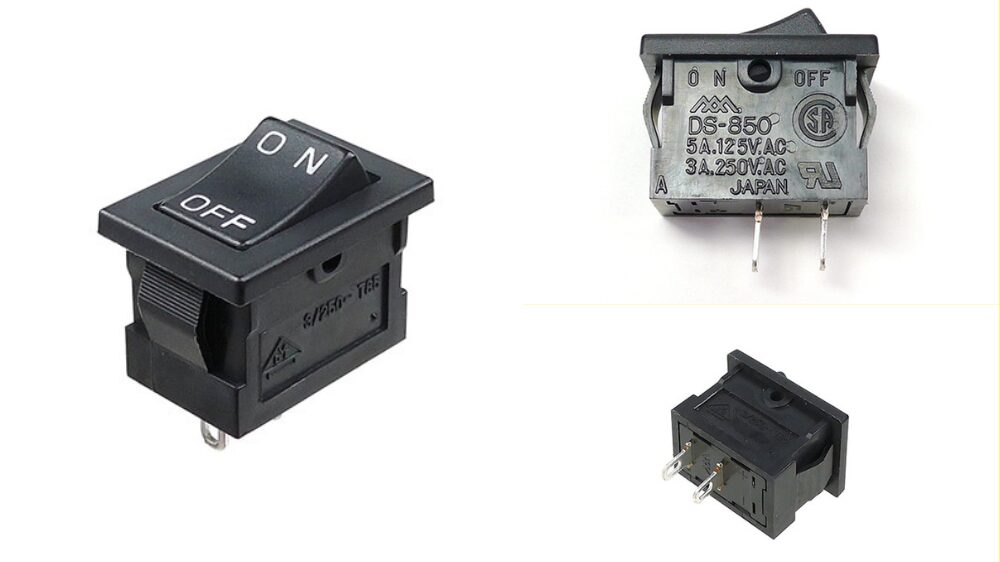

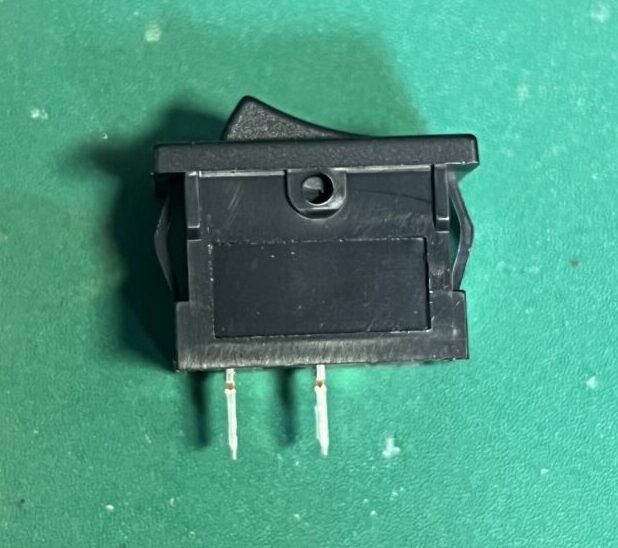

ロッカースイッチにはリード線をはんだ付けできる大き目の端子が2個付いている。
先述した通り、電気的な「＋」「ー」の向きは無いので安心して半田付けできる。
半田付け方法１
HAKKOさんの動画とHPがめちゃ分かりやすい

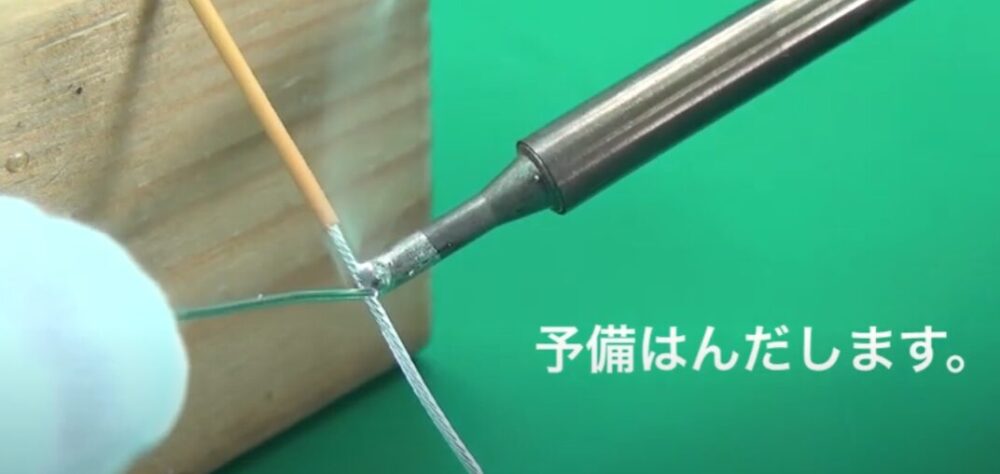

・リード線の被覆を１5ｍｍくらい剥いて予備半田

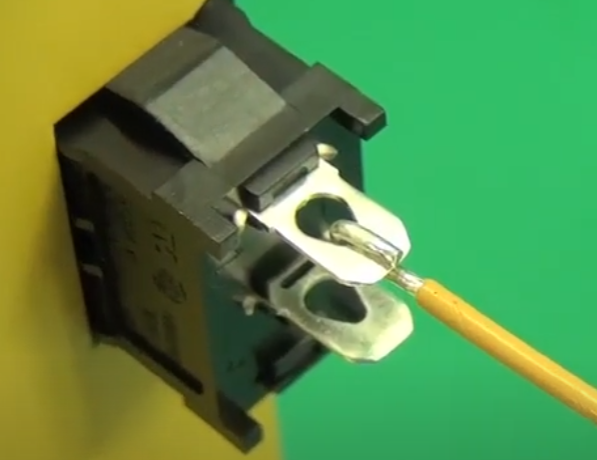

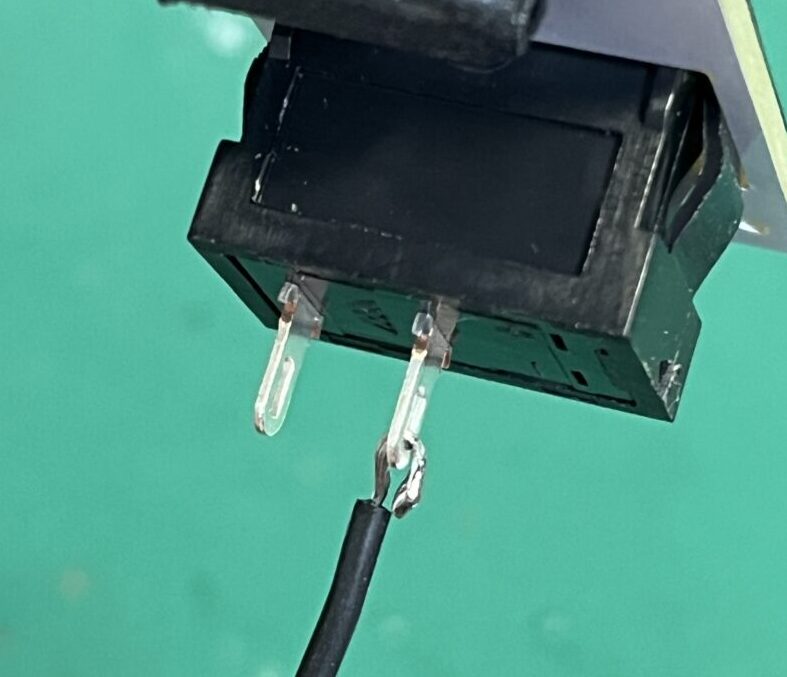

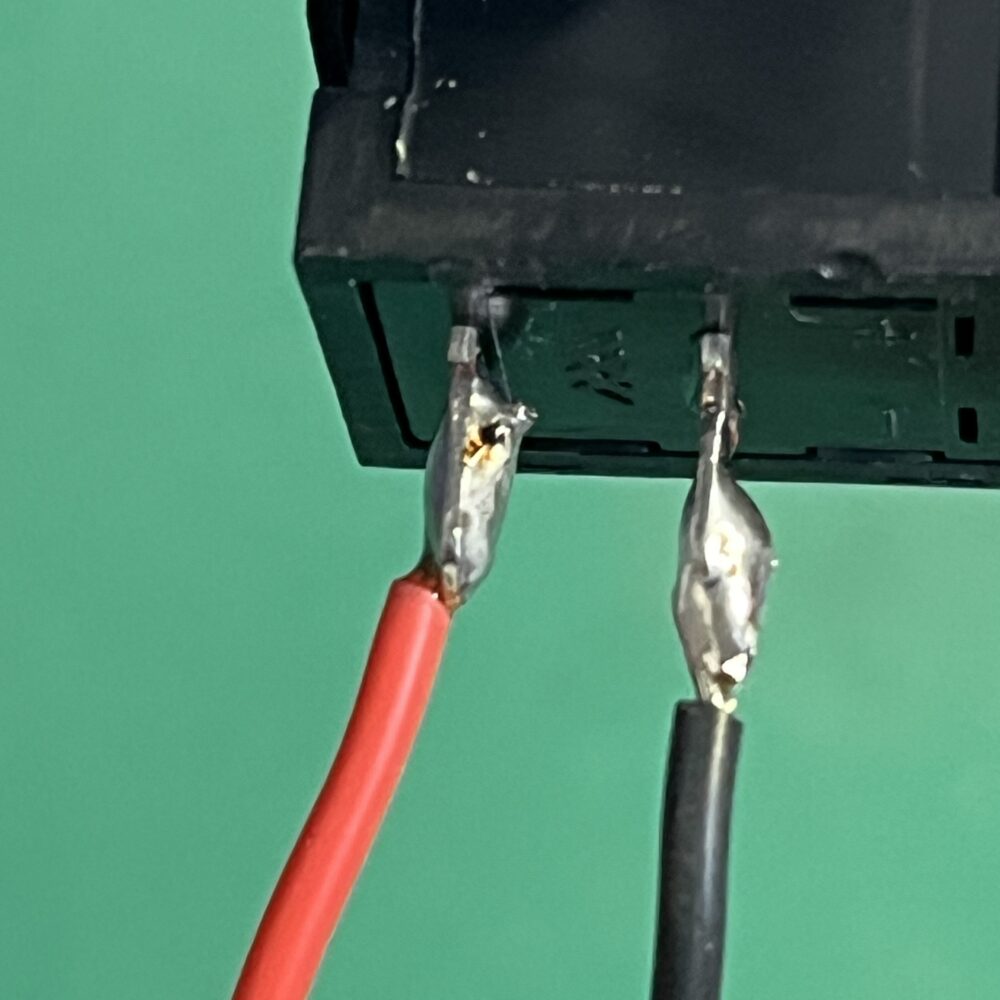

予備半田したリード線を端子の穴に通して折り返す。

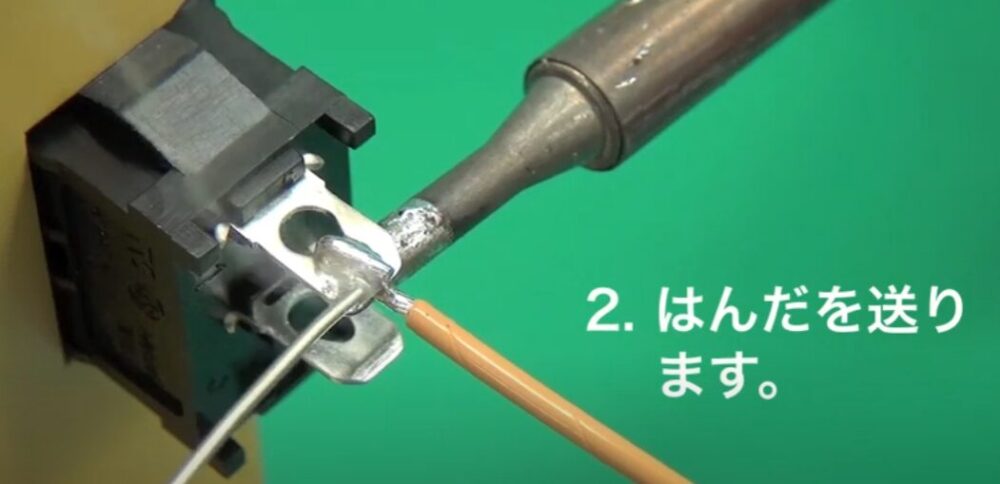

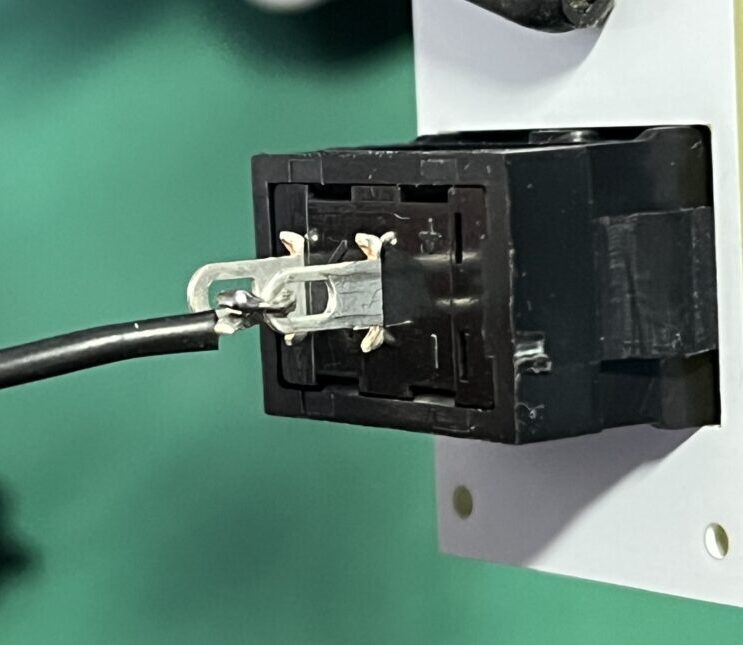

端子とリード線を半田ごてで温めつつ、はんだを送る。
半田面積が広いので強度的には強い。
収縮チューブで絶縁処理
上の写真はトグルスイッチの端子に収縮チューブを取り付けた様子になる。ロッカースイッチでも同じように端子を収縮チューブで保護しよう。
万が一のショート事故を防ぐことができる。
ロッカースイッチの選び方

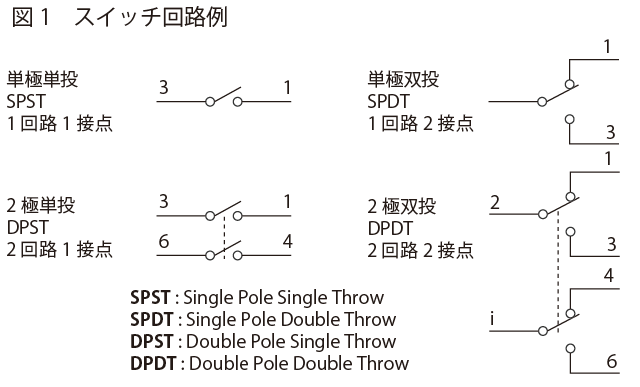

接点の種類 SPST
電気が通る接点の構造にいくつか種類がある。回路と呼ばれたりする。
初心者はシンプルなSPST（単極単投）がおすすめ。
SPDT、DPST、DPDTなどあるけど、DIYで使うことは少ないと思う。
電子部品の通販大手マルツさんのHPがとても分かり易いので、興味があれば読んでみてほしい。
流せる電流、電圧
ロッカースイッチは流せる電気の量に上限がある。
定格電流、定格電圧と呼ばれる値で、この値を超えるとスイッチが壊れたり、事故のもとになる。必ず守ろう。
定格はデータシートで確認することができる。

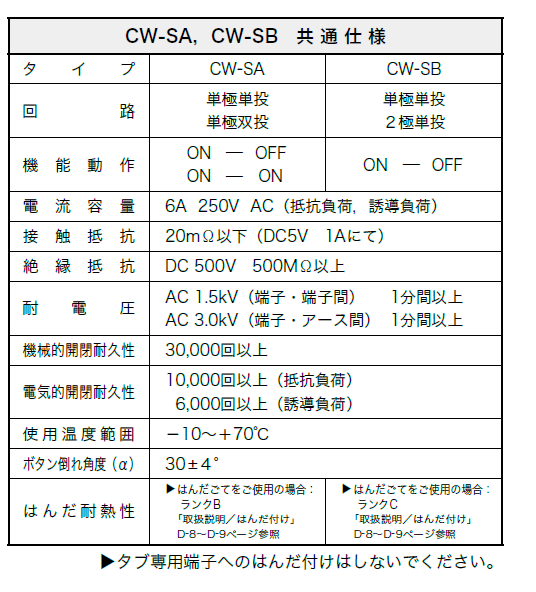

例えば下のデータシートの場合は「電流容量 6A 250V AC」とあるので、「ACで電流６A、電圧250V」のON-OFFが上限と考えてOKだ。
交流ACの場合は分かったけど、直流DCの場合はどうなるかというと、、、
データシートに記載されていないことが多い。基本的にAC電源で使うことが多いからだ。
なのでDC電源では、自己責任で使用することになる。
ざっくりこの場合はDC電圧24V-電流1A以下くらいだと思う。
ACに比べるとDCは電流容量の定格が極端に低下する。DC電圧が低くても。詳しくは記述しないけど電気的な特性によるものだ。
なかにはしっかりとDCの電流容量を記述してある製品もある。
ちょっと見にくいけど【DC28V-5A】がDC電源の電流容量の定格を意味している。

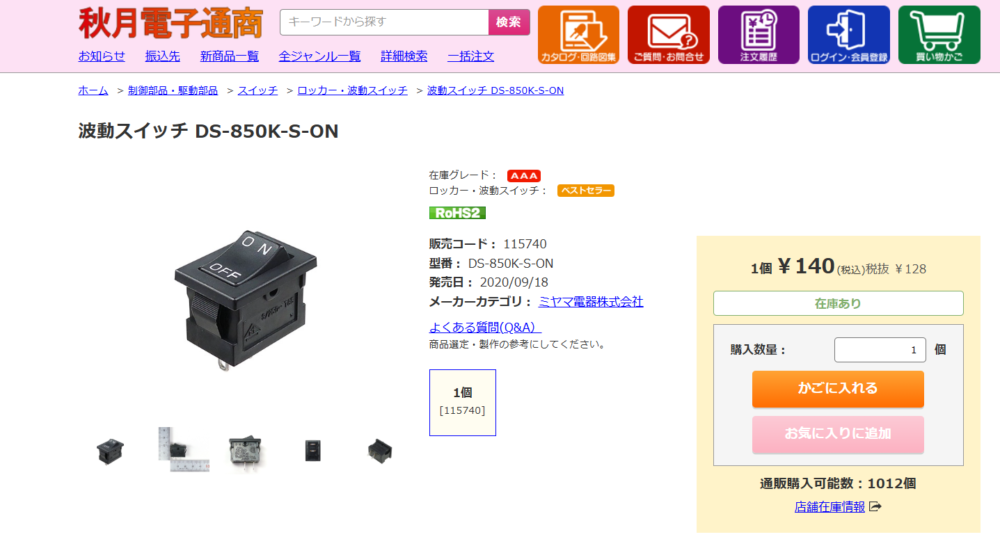

製品はこれ 秋月電子さんロッカースイッチ
ロッカースイッチのDIY活用方法

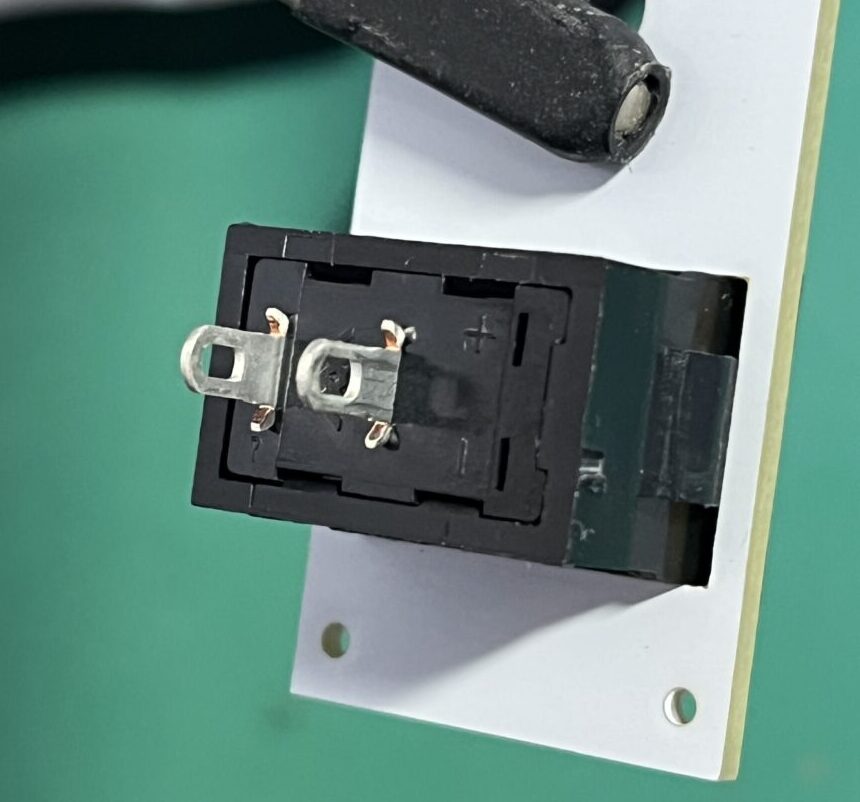

基本は薄い板材にロッカースイッチをカチッと音がするまで押し込むだけ。
金属板、ベニヤ板の取付がおすすめ

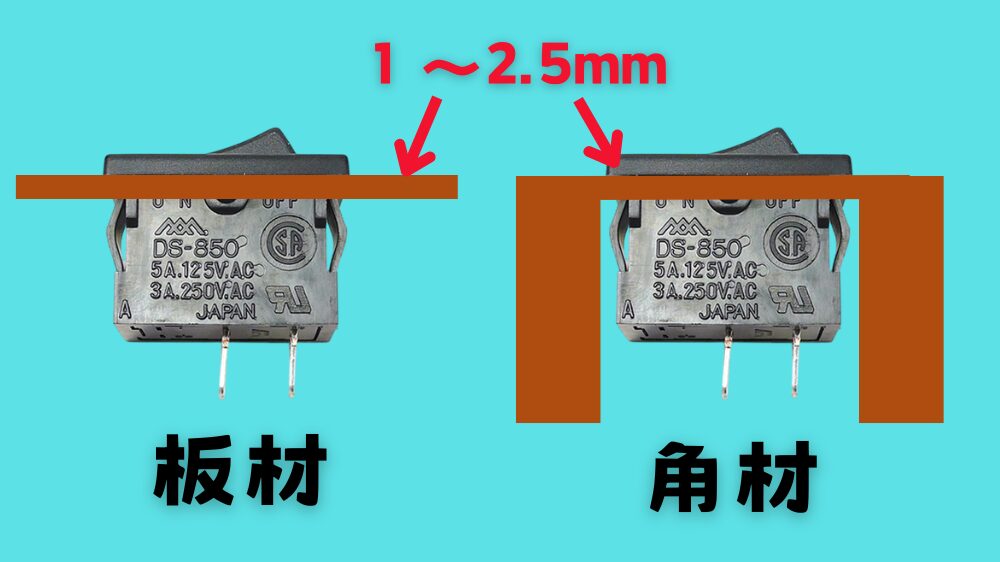

基本的には薄めの板材に取り付けする構造になっている。
板厚は1～2.5mmくらい。
ザグリ加工すれば角材なんかにも取り付け可能。
僕はけっこう２ｘ４材なんかに取り付けることが多い。

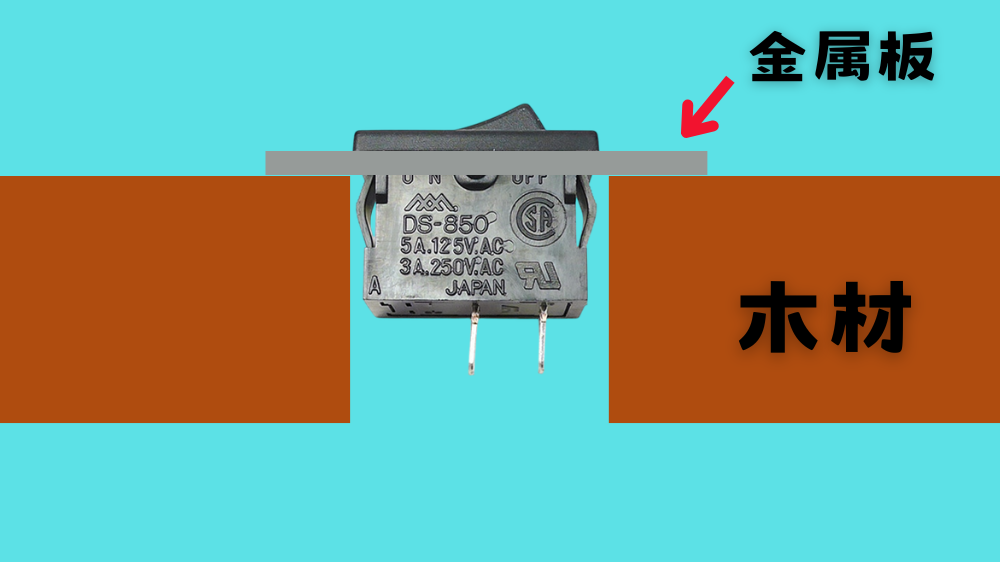

ロッカースイッチを金属板に組み付けて、その状態で穴あけした２ｘ４材に取り付ける方法もある。レトロ感が増す。金属板はねじ止めで木材に固定してもいいし、接着剤でもOKだ。
取付加工

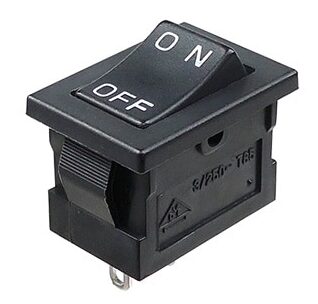

僕は秋月電子さんの「DS-850K-S-ON」をよく使う。値段も手ごろ。

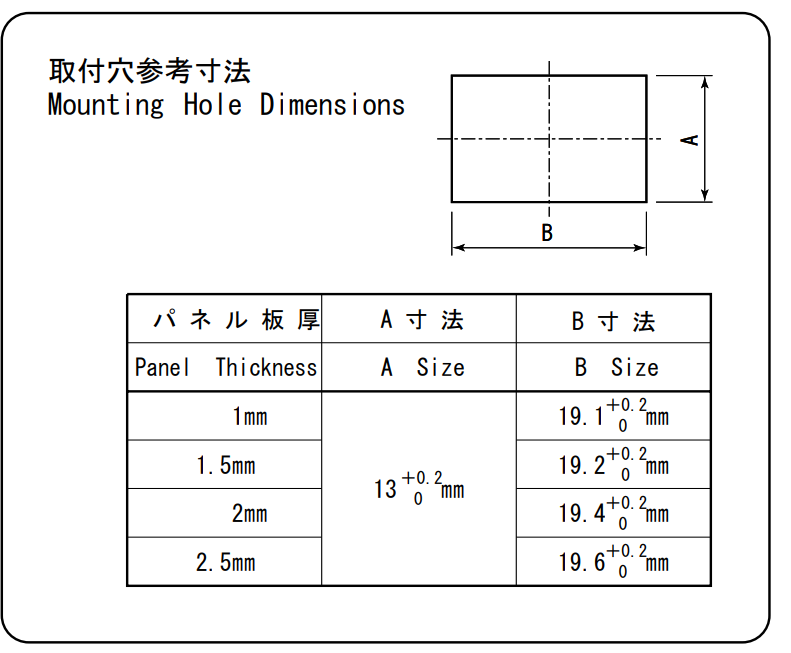

メーカーのデータシートを参照しよう
板厚：1～2.5ｍｍ
加工寸法：13ｘ19ｍｍくらい
B寸法は板厚でちょっと異なる。ロッカースイッチが板を固定するクリップ構造によるもの。板厚が厚いと、B寸法をちょっと大きくしよう。
僕は19mmくらいで加工して、やすりで微調整している。
どこで買うのがお得？

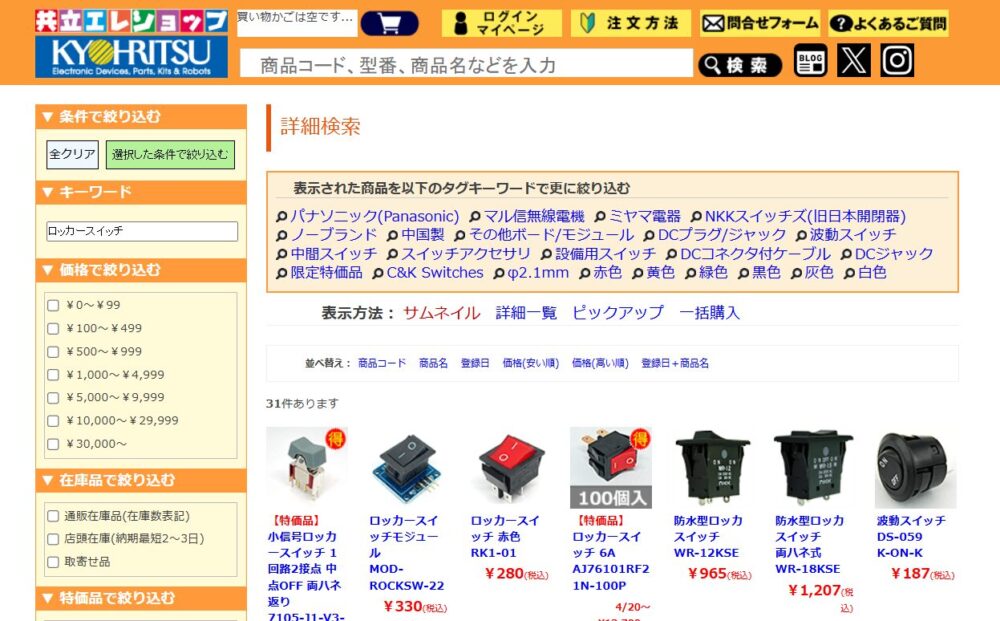

秋月電子さん、共立エレショップさんがおすすめ。
ロッカースイッチに関しては共立エレショップさんをよく使うかな。
値段は同等だけど、共立エレショップさんのほうが種類が豊富で、お得なセット販売がある。
