釣りのリールやラジコンで使う２ｍｍ、３ｍｍのＥリング。
小型モーター、ホビーＤＩＹでは５ｍｍ、６ｍｍのＥリング。
ＤＩＹでは２～６ｍｍサイズのＥリングを使うことが多い。Ｅリングはサイズを間違えるとシャフトに取付すらできない。
また、Eリングサイズで使用するプライヤーのサイズも違う。
と言うことで、Ｅリングを取り外したはいいけどサイズが分からないDIYerに向けて、サイズの識別方法を紹介しようと思う。
あなたのDIYの一助となれば幸いだ。
Ｅリングの外観と規格

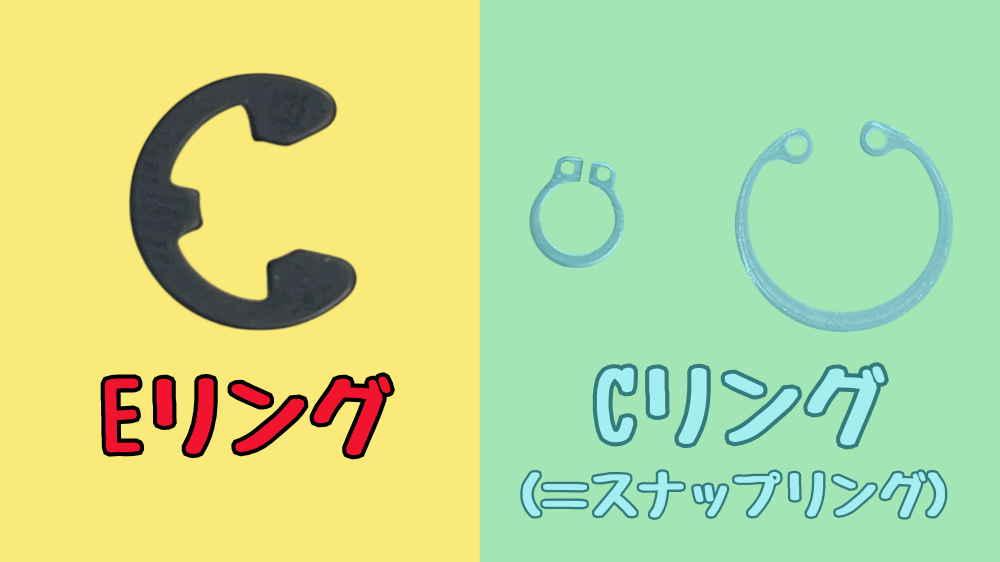

今回説明するのは上の写真の左側、アルファベットのＥのようなツメが特徴のＥリング。
写真右側のＣリング（スナップリング）については別の記事にまとめているので、必要になったら覗いてみてほしい。
ＥリングのＪＩＳ規格
Ｅリングの正式名称は「Ｅ形止め輪」。
ＪＩＳで規格化されており、寸法サイズと呼び方（呼び径）が決められている。（JIS B 2804）
つまり、どのメーカーのＥリングであっても寸法は同じになる。
Ｅリングの呼び方
Ｅ２：呼び径２ｍｍ
Ｅ３：呼び径３ｍｍ
Ｅリングはミリ単位でサイズがあり、ＤＩＹでよく使うのはＥ２～Ｅ６。
特に釣りのリールなどではＥ２～３が使われることが多い。
で、このＥ２＝呼び径２ｍｍはどこの部分を意味しているのかと言うと、
【シャフトの溝】になる。
下の図面で言うと「ｄ」、「ｄ２」の部分。
Ｅ２＝呼び径２ｍｍなら、「ｄ＝2ｍｍ」、「ｄ２＝2.05ｍｍ」となり、若干だけどシャフトの溝のほうが太い。
なのでＥリングのサイズを識別するには、ノギスでｄかｄ２を測定してやればいい。
がしかし、定規やスケールでこれらを測定するのはかなり難しい。
ってことで、定規でも簡単にＥリングのサイズが分かる方法を紹介していく。
Ｅリングのサイズの測り方

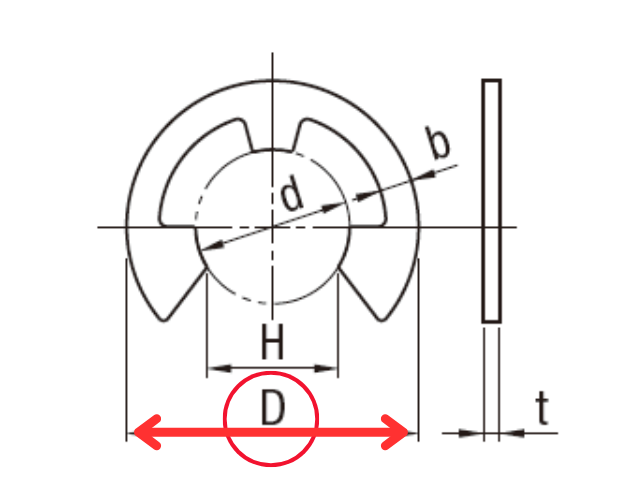

Ｅリングの外径D を測ろう！
Ｅリングの外径は定規でも測りやすく、サイズがミリ単位で変化するので識別しやすい。
表にするとこんな感じ。
| 呼び径 | 直径Ｄのサイズ |
|---|---|
| Ｅ２ | ５ｍｍ |
| Ｅ３ | ７ｍｍ |
| Ｅ４ | ９ｍｍ |
| Ｅ５ | １１ｍｍ |
| Ｅ６ | １２ｍｍ |
小さいＥ２、Ｅ３なら直径Ｄが２ｍｍも違うのですごく識別しやすい。
他のＥリングの寸法はミスミさんのＨＰが分かり易いのでリンクを貼っておく。
ミスミさんの公式ＨＰ
Ｅリングをきれいに外す方法
これから、Eリングの取り外す方は下の記事が参考になると思う。
Ｅリングプライヤーがなくてもきれいに脱着する方法を紹介している。
まとめ Ｅリングの外径を測ろう
Ｅリングは小さい部品なので識別するのも一苦労。
サイズを間違えて買ってしまう前に、外径を測定してしっかり識別しよう。
外径ならノギスがなくても定規で簡単に測定することができる。
ノギスも安いので買ってしまうのもアリだと思うけどね。
